插入式電磁流量計的安裝說明
1、安裝環境的選擇
（1）應盡量遠離具有強酚水場的設備，如大電機、大變壓器等；
（2）安裝場所不應有強烈的震動，管道固定牢靠，環境溫度應變化不大；
（3）安裝環境應便于安裝和維護。
2、安裝位置的選擇
（1）安裝位置必須保證管道內始終充滿被測流體；
（2）選擇流體流動脈沖小的地方，即應遠離泵和閥門、彎頭等局部阻力件；
（3）測量雙相（固、液或氣、液）流體時，應選擇不易引起相分離的地方；
（4）應避免測量部位出現負壓；
（5）被側管道直徑或周長容易測量，并且橢圓度應較小。
3、直管段要求
傳感器安裝管道上游側直管段長度應大于或等于10D，下游側應不小于5D（D代表被測管道通徑）。
4、流量控制閥門和調節閥門
流量控制閥門應安裝在傳感器上游側的被測管道上，流量調節閥門應安裝在傳感器下游側，測量時，通常流量控制閥門應處于全開狀態。
5、傳感器的安裝

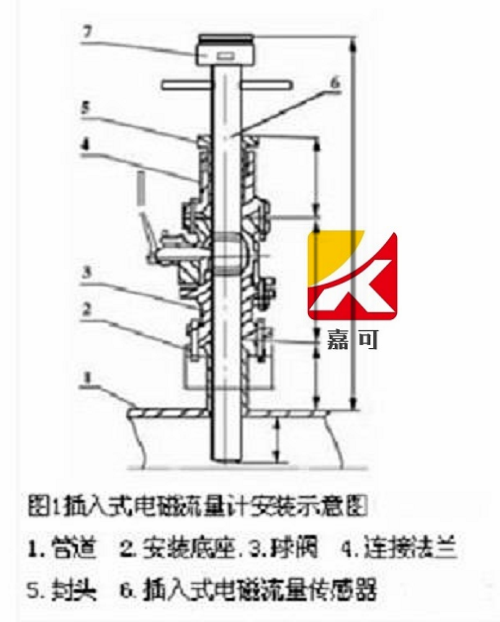

（1）傳感器應與測量管道垂直安裝（見圖1），傳感器插入管道時應與管道斷面的垂直直徑夾角小于5°，適用于測量管道振動小的清潔介質。傳感器插入點有兩種方法：一是插入到被測管道的中心軸線上（即1/2倍的管徑）；二是插入到管道內壁為管道的1/4處。
（2）關掉上游流量控制閥門或采用低壓供水。
（3）將DN50球閥安裝到底座上，注意球閥的長空腔向上，檢查球閥是否能全開、全關，如有問題可進行修理。將壓緊螺紋座、壓緊螺母和橡膠密封圈安裝到球閥上，松開定位螺釘和壓緊螺母，將傳感器插入桿通過球閥插入被測管道。插入深度由6.4.4計算，并由游標卡尺或鋼卷尺測量，符合要求后，上緊螺母和定位螺釘，同時應注意傳感器方向標志桿指向應和流體流向一致。
（4）用游標卡尺或鋼卷尺測量傳感器電極至方向標志桿之前的距離，設測得傳感器電極與其方向標志桿的長度為H，對于D≤400mm，插入深度可由下式計算E為：E=H-0.5D；對于D＜400 mm通徑時，E=H-0.121D
6、安裝底座的焊接
（1）安裝底座管子的軸線與被測管道的軸線相互垂直；
（2）常規不銹鋼法蘭采用不銹鋼焊條平焊，PVC管道可采用熱熔膠條固焊，焊后須保證法蘭端面與管軸線平行，焊縫牢固，能承受1.6MPa壓力無滲漏現象；
（3）被測管道開孔尺寸與安裝底座的通徑外徑一致。
7、接地
傳感器產生的流量信號非常微弱，通常為微伏或毫伏級。因此，防止外界電干擾的影響是用好流量計的一個重要因素，接地是解決電干擾影響的一個很有效的措施。
