旋進旋渦流量計的優點
發布時間：2019-10-03 11:01:37
一、測量下限流量低

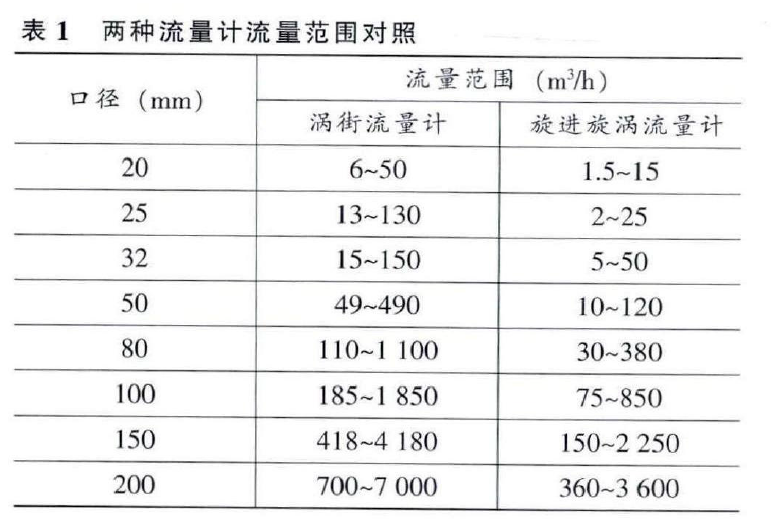

旋進旋渦流量計是基于旋渦進動現象工作的。流體首先通過起旋器被第一次強制加速， 再經過擴展段時被回流作用進行二次旋轉加速， 此時原本微弱的流體信號經過二次加速后，很容易被壓電傳感器檢測到。表1為旋進旋渦流量計和渦街流量計流量范圍對照表?？梢钥闯觯?旋進旋渦流量計比同口徑渦街流量計的流量下限要低很多，對測量氣體來講， 這是優勢。
二、抗干擾能力強
為了增強流量計的抗干擾能力， 旋進旋渦流量計采用兩只相位相差180° 的壓電式流量傳感器對稱放置。這兩只傳感器接收到的正常流量信號是相位相反幅值相近的正弦波信號，分別經前置放大器放大、濾波、整形處理后， 變成兩路頻率與流速成正比的脈沖信號再進行比較和判別，剔除干擾信號， 這樣才能有效地抑制因壓力波動和管道振動對儀表帶來的影響。所以采用雙壓電傳感器的旋進旋渦流量計比渦街流量計的抗振動等共模干擾的能力強。
三、能準確測量介質的體積流量
旋進旋渦流量計除了流量測量在結構上有優勢外， 由于它帶有壓力傳感器和溫度傳感器， 所以在測量氣體時， 雖然氣體密度受溫度、壓力影響較大， 但旋進旋渦流量計可以實時跟蹤檢測介質的溫度、壓力， 根據氣態方程再計算出標準體積量， 并自動進行壓縮因子修正。壓力和溫度的采集精度直接影響標準體積的計算。旋進旋渦流量計采用的是擴散硅式壓力傳感器和溫度傳感器，采用同一放大和模數轉換通道， 單片機通過模擬開關分時對壓力和溫度進行采集。
